Ⅰ部_3. パス作成(その2)

3. パス作成(その2)

RobotWorksのパス作成につきまして、操作手順をご説明します。

a. 面

図-12 ツール面直

図-13 面のエッジは閉曲線

条件として、

①ツールは面直に動作する。(図-12)

②オイルパンの糊付け面のエッジは閉曲線になっている。(図-13)

操作手順

操作手順は図形を２回クリックするだけで、自動的にパスを作成できます。

①ツールを選択します(図形をクリックするか、ツリーから選択します。

②対象となる面の稜線を選択します。(図-14)

③対象となる面を選択します。(図-15)
（選択する面列がクローズしているので、クリックする図形要素は以上です。）

④パスが作成されました。(図-16)

図-14 稜線の選択

図-15 面の選択

図-16 パス作成

b. エッジ

条件として、

①ツールは面直に動作する。

②稜線は閉曲線となっている。

操作手順

操作手順は図形を３回クリックするだけで、自動的にパスを作成できます。

①ツールを選択します。

②対象となるエッジ（稜線）の面を選択します。(図-17)

③対象となるエッジを選択します。(図-18)
④（最終点を選択します。(図-19)

⑤パスが作成されました。(図-20)

⑥上記で作成されたパスは側壁に干渉しています。
それを避けるためにファンルポイントを使用します。（図-21）

⑦側壁に干渉しないパスが作成されました。（図-22）

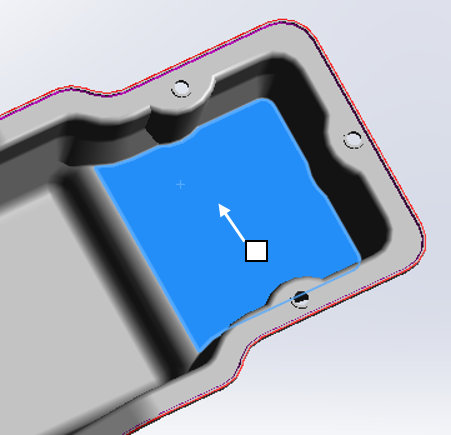

図-17 面の選択

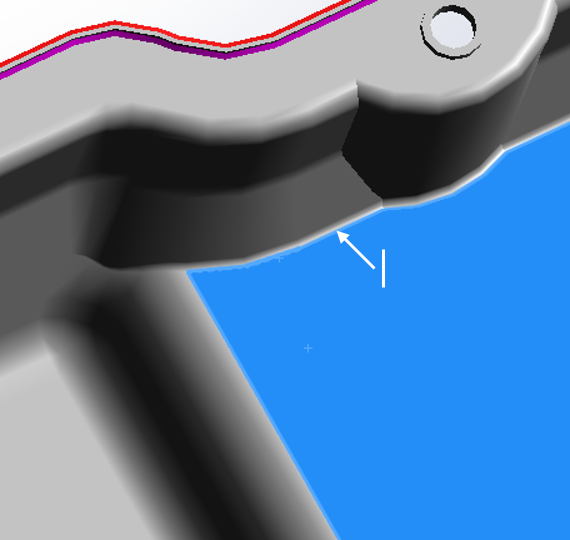

図-18 エッジの選択

図-19 最終点の選択

図-20 パス作成

図-21 ファンルポイント

図-22 干渉しないパス

c. パターン

図-23 面エッジの選択

図-24 面エッジの選択

条件として、

①ツールは面直に動作する。

②面全体にパスを作成したい。

操作手順

操作手順は図形を３回クリックするだけで、自動的にパスを作成できます。

①パスを作成しようとする面を選択します。(図23)

②相対する面のエッジをそれぞれ選択します。(図24)

③パラメーターを設定します。(図-25)

2つのエッジの間に作成する中間点を決めます（図-26では5点）。

パスを作成する面を選択します。

本来の面の延長（上下：左右）にさらにパスポイントを作成したい場合、「プリ」「ポスト」に延長する長さ(mm)を入力します。

④パスが作成されました。（図-26）

⑤上下、左右にパスポイントが作成されました。（図-27）

図-25 パターンリードのパラメーター

図-26 パス作成

図-27 延長されたパス
